PRACTICAS DE REDES INFORMATICAS
Estas son practicas realizadas en mi escuela y necesitaran todas estas cosas.
Switch de Redes
Cable UTP
Switch Rack Mount de Jacks
Conector RJ-45
Conectores Hembra Jack RJ45
Pinzaz Ponchadoras RJ-45
Para esta practica era necesario contar con dos computadoras (portatiles de preferencia) y tambien con un cable Crossover.
Una vez reunidos los materiales, creabamos un nuevo usuario con permisos de administrador en cada una de las computadoras y a continuacion, procediamos a conectar el cable Crossover en el puerto de red de cada computadora (Ver imagen de la derecha).
Una vez hecho esto, cada computadora detectaria la red y nos mostraria un menu que nos permitiria seleccionar que datos compartir en la red recien creada. Elegimos "Red de Hogar" y damos siguiente, donde seleccionaremos todas las casillas (Musica, Fotos, Dispositivos y Documentos) para finalizar el proceso. Una vez hecho esto, la computadora del otro se mostrara en la barra de Mi Equipo a la izquierda y si damos click en la otra computadora, tendremos acceso a sus archivos.
PRACTICA 1
PRACTICA 2
Para esta practica era necesario contar con dos computadoras (portatiles de preferencia), un Switch de red y dos cables de red.
Una vez reunidos los materiales, conectabamos el Switch (que tambien puede ser un modem) a la corriente y luego a las computadoras mediante los cables de red (Ver foto de la derecha). Una vez hecho esto, repetimos el paso de la practica anterior que databa en crear usuarios nuevos en cada computadora con permisos de administrador. Una vez hecha la conexion de la foto cada computadora detectaria la red y nos mostraria un menu que nos permitiria seleccionar que datos compartir en la red recien creada. Elegimos "Red de Hogar" y damos siguiente, donde seleccionaremos todas las casillas (Musica, Fotos, Dispositivos y Documentos) para finalizar el proceso. Una vez hecho esto, la computadora del otro se mostrara en la barra de Mi Equipo a la izquierda y si damos click en la otra computadora, tendremos acceso a sus archivos.
Para esta practica era necesario contar con cuatro computadoras (portatiles de preferencia), dos Switch de red, cuatro cables de red y un cable Crossover.
Una vez reunidos los materiales, conectabamos los dos Switch (que tambien pueden ser modems o routers) a la corriente y luego entre si mediante el cable Crossover (Verde en la foto), despues a las computadoras mediante los cables de red (Ver foto de la derecha, los cables de red son los azules). Una vez hecho esto, repetimos el paso de la practica anterior que databa en crear usuarios nuevos en cada computadora con permisos de administrador. Una vez hecha la conexion de la foto cada computadora detectaria la red y nos mostraria un menu que nos permitiria seleccionar que datos compartir en la red recien creada. Elegimos "Red de Hogar" y damos siguiente, donde seleccionaremos todas las casillas (Musica, Fotos, Dispositivos y Documentos) para finalizar el proceso. Una vez hecho esto, la computadora del otro se mostrara en la barra de Mi Equipo a la izquierda y si damos click en la otra computadora, tendremos acceso a sus archivos.
.
PRACTICA 3
PRACTICA 4
Para esta practica era necesario contar con cuatro computadoras (portatiles de preferencia), dos Switch de red, cuatro cables de red y un cable Crossover.
Una vez reunidos los materiales, conectabamos los dos Switch (que tambien pueden ser modems o routers) a la corriente y luego entre si mediante el cable Crossover (Verde en la foto), despues a las computadoras mediante los cables de red (Ver foto de la derecha, los cables de red son los azules). Una vez hecho esto, repetimos el paso de la practica anterior que databa en crear usuarios nuevos en cada computadora con permisos de administrador. Una vez hecha la conexion de la foto cada computadora detectaria la red y nos mostraria un menu que nos permitiria seleccionar que datos compartir en la red recien creada. Elegimos "Red de Hogar" y damos siguiente, donde seleccionaremos todas las casillas (Musica, Fotos, Dispositivos y Documentos) para finalizar el proceso. Una vez hecho esto, la computadora del otro se mostrara en la barra de Mi Equipo a la izquierda y si damos click en la otra computadora, tendremos acceso a sus archivos.
.
PRACTICA 5
Para esta practica era necesario contar con cuatro computadoras (portatiles de preferencia), dos Switch de red, dos Switch Rack Mount, cuatro Jacks, ocho cables de red, cuatro cables UTP pelados y un cable Crossover.
Una vez reunidos los materiales, conectabamos los dos Switch (que tambien pueden ser modems o routers) a la corriente y luego entre si mediante el cable Crossover, despues conectamos cada Switch a un Switch Rack Mount mediante dos cables de red. Luego hacia cada Jack, mediante un cable UTP pelado para cada uno, para finalmente enlazar mediante cables de red cada computadora hacia su respectivo Jack (Ver foto de la derecha). Una vez hecho esto, repetimos el paso de la practica anterior que databa en crear usuarios nuevos en cada computadora con permisos de administrador. Una vez hecha la conexion de la foto cada computadora detectaria la red y nos mostraria un menu que nos permitiria seleccionar que datos compartir en la red recien creada. Elegimos "Red de Hogar" y damos siguiente, donde seleccionaremos todas las casillas (Musica, Fotos, Dispositivos y Documentos) para finalizar el proceso. Una vez hecho esto, la computadora del otro se mostrara en la barra de Mi Equipo a la izquierda y si damos click en la otra computadora, tendremos acceso a sus archivos.
.
PRACTICA FINAL
Para esta ultima practica, partiremos desde la practica 5 una vez todo conectado, teniendo como objetivo tener un control de toda la red de computadoras y dotar a ciertas computadoras de permisos especiales, todo, controlado por una computadora maestra.
Primeramente, descargaremos el programa "Ciber Control" de este link:
Una vez descargado procederemos a comenzar el proceso de configuracion:
descomprimen y encontraran la carpeta "Control de Ciber".
2) Dentro de esa carpeta encontraran otra, llamada "Servidor", copean esta carpeta, y la colocan en un lugar del disco del sistema, se decir: C:Servidor

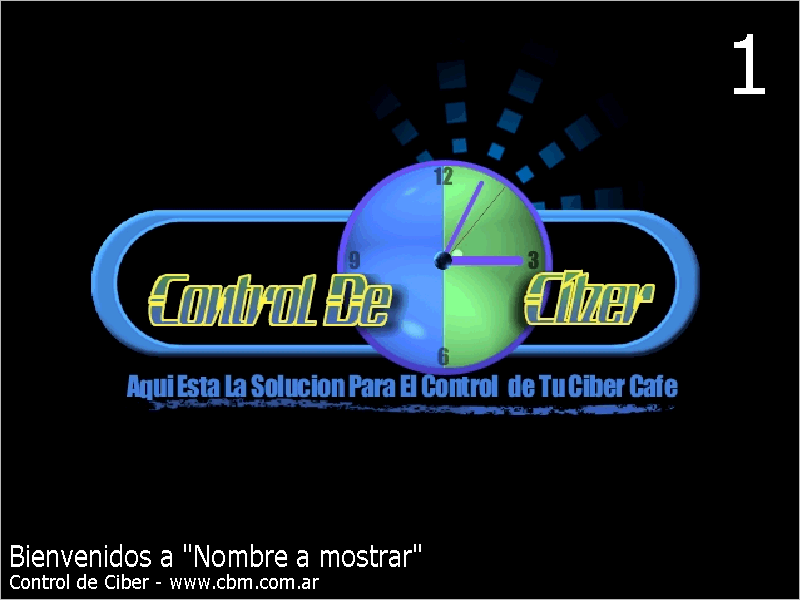

3) Una vez copeada, abren la carpeta y ejecutan Servidor(es un icono de un reloj celeste), y aparecerá esto:
4) Luego vamos a configurar el servidor, ¿Cómo?, asÃ:
en terminales ponen el numero de máquinas que alquilan.
5) Y listo, ahora en los clientes(las maquinas que serán alquiladas), instalaremos el Cliente, que se encuentra dentro de la carpeta "Control de Ciber", lo unico que nos pedirá es el ip de la maquina del servidor, es decir:
6) Luego, aceptan y les saldrá la pantalla que esta usted, dentro del servidor.
7) y bueno, para poner tiempo es de la siguiente forma:
8) Ciber control en Windows 7:
Cuando instale el cliente por primera vez en un Windows 7 Ultimate,
me decÃa no se puede instalar, pero usando la siguiente forma me lo permitió...
Se trata del modo compatiblilidad,
luego le dan iniciar programa y listo, instalado...
ACCESO ESPECIAL
Para finalizar nuestra practica, necesitamos asignar ciertos permisos a computadoras especiales:
1.- Una computadora sera la computadora maestra y esta tendra todos los permisos.
2.- Una computadora solamente entrara a internet.
3.- Una computadora tendra instalada una impresora pero solo la computadora maestra podra imprimir.
4.- Una computadora entrara a internet pero tendra bloqueada la pagina de Facebook.
1.- Para que una computadora sea maestra solo hace falta instalar Ciber Control version Servidor.
2.- A traves de la computadora maestra o servidor, iremos a configuracion del servidor y en la pestaña de permisos, vamos a marcar la casilla "Todos" para bloquear las aplicaciones y en el recuadro de aplicaciones permitidas, vamos a buscar y seleccionar el navegador a internet que queramos, por ultimo guardamos los cambios.
3.- En la computadora que queramos instalar la impresora vamos a Inicio > Panel de Control > Dispositivos e Impresoras > Agregar Una Impresora > Agregar Una Impresora Local y procedemos a instalar la impresora. Despues, desde la computadora maestra o servidor, accedemos a configuracion del servidor, despues a la seccion de configuracion de impresora marcamos a "Detectar impresoras" y damos click a la casilla que dice "Detener", esto ocasionara que cada vez que una computadora pueda imprimir, se detendra la impresion a menos que nosotros la aceptemos o que imprimimamos directamente desde la computadora maestra.
4.- Realizamos el mismo procedimiento que el numero 2, solo que en lugar de marcar la casilla de "Todos", seleccionamos el navegador predeterminado, click derecho y vamos a "Opciones Avanzadas", despues escribimos el link de la pagina que queremos bloquear, finalmente guardamos los cambios.
